¿Qué es NI RFmx?

​RFmx es un conjunto de aplicaciones de software interoperables que optimizan la instrumentación de RF de NI para aplicaciones de pruebas de uso general, celulares, de conectividad y aeroespacial y defensa. RFmx simplifica su experiencia en generación de señales, análisis de señales y medidas de RF.

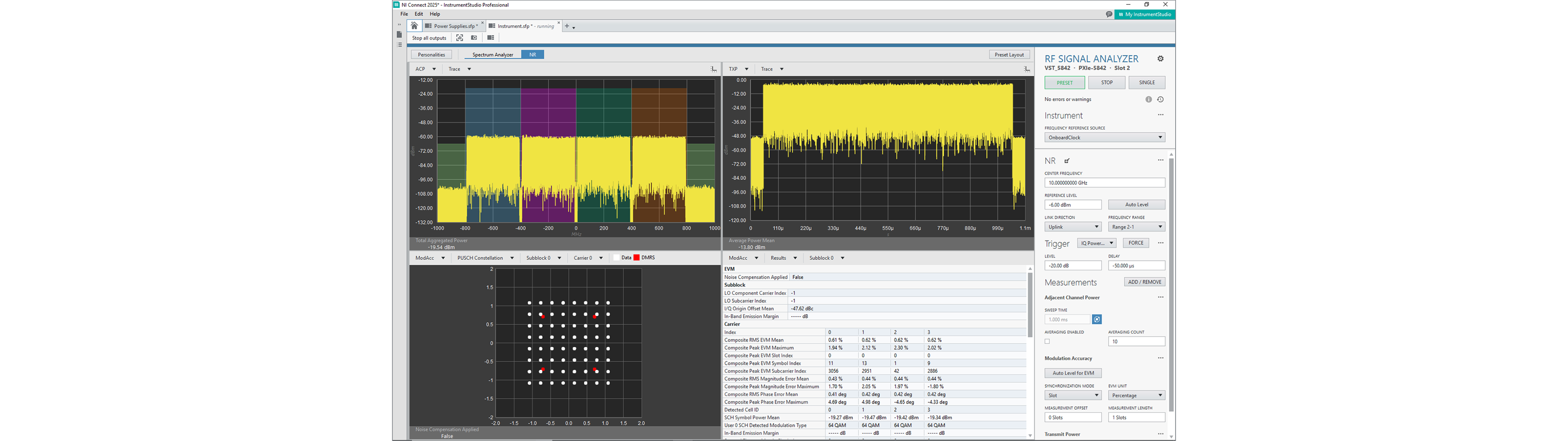

Panel frontal RFmx

¿Por qué debo usar RFmx?

RFmx agiliza la generación y el análisis de señales de RF acelerando la configuración y el tiempo hasta la primera medida. Los paneles frontales en el software NI InstrumentStudio™ proporcionan una interfaz personalizable para conectarse al hardware, lo que permite a los usuarios realizar medidas fácilmente y depurar pruebas automatizadas. La ejecución en paralelo garantiza la máxima utilización del instrumento para reducir el tiempo de la prueba. Con personalidades dedicadas para análisis de espectro convencional y señales definidas por estándares, incluyendo 5G New Radio, Wi-Fi y Bluetooth, RFmx transforma los versátiles instrumentos de RF, incluyendo transceptores vectoriales de señales PXI, en sistemas de pruebas personalizados y específicos de la aplicación, desde el diseño hasta la prueba de fabricación .

Características del producto

  • Play Video
    Play
    Mute
    Current Time 0:00
    /
    Duration Time 1:09
    Loaded: 0%
    Progress: 0%
    Stream TypeLIVE
    Remaining Time -1:09

    Fullscreen

    Cree y genere rápidamente formas de onda compatibles con los estándares

    La generación de señales de RF se hace fácil con la capacidad de generar rápidamente formas de onda que cumplen con el estándar o crear señales personalizadas. RFmx Waveform Creator permite una configuración, visualización y reproducción sencillas.

  • Play Video
    Play
    Mute
    Current Time 0:00
    /
    Duration Time 1:18
    Loaded: 0%
    Progress: 0%
    Stream TypeLIVE
    Remaining Time -1:18

    Fullscreen

    Analice señales de manera interactiva, supervise los resultados de las pruebas y depure las medidas

    La interacción del instrumento es simple con una interfaz de usuario unificada y personalizable para pruebas de RF en InstrumentStudio, el mismo software utilizado para otros instrumentos PXI como SMUs, osciloscopios y más.

  • Play Video
    Play
    Mute
    Current Time 0:00
    /
    Duration Time 1:19
    Loaded: 0%
    Progress: 0%
    Stream TypeLIVE
    Remaining Time -1:19

    Fullscreen

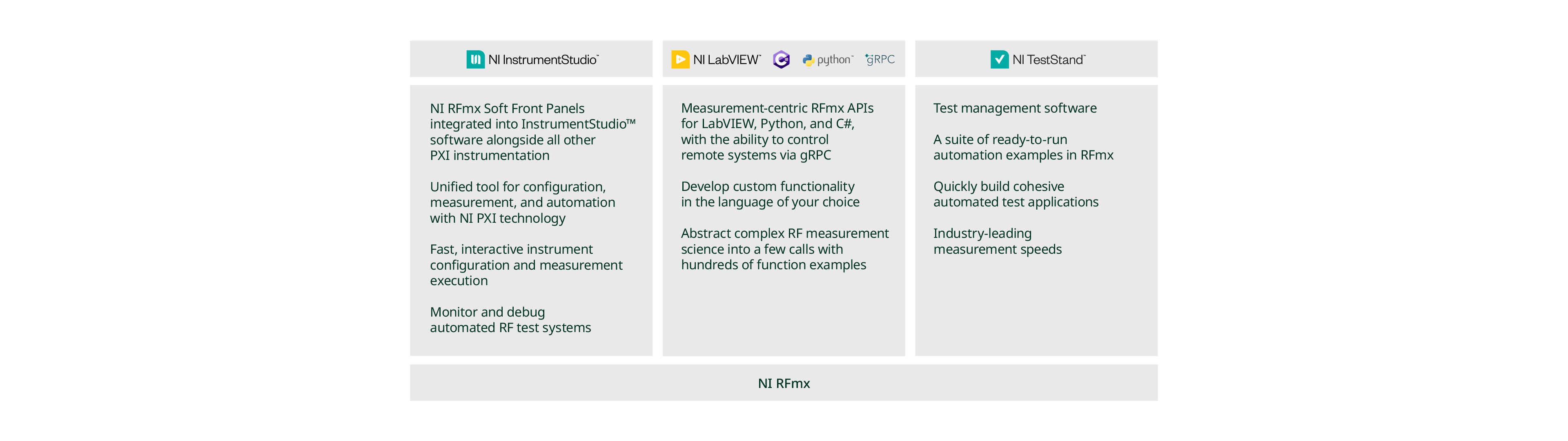

    Simplifique la automatización y acelere la ejecución de pruebas

    Construidas pensando en la velocidad y la optimización de las pruebas, las APIs de RFmx producen resultados más rápidos al abstraer análisis complejos de RF con una interfaz de programación común centrada en las medidas.

Beneficios clave

  • Configuraciones de medidas específicas de la aplicación—Configure medidas de uso general, celulares, conectividad, pulso, VNA o IoT con personalidades de RFmx . RFmx tiene la personalidad de medidas para transformar sus instrumentos PXI de RF en sistemas de pruebas específicos de la aplicación que se adaptan exactamente a sus requisitos de prueba.
  • Desarrollo acelerado—Inicie la automatización con ejemplos de programación para cada medida en NI LabVIEW y lenguajes basados en texto. Exporte configuraciones a código, aproveche las APIs de RFmx o configure rápidamente secuencias de caracterización automatizadas para un flujo de trabajo mejorado, desde la validación hasta la prueba de producción.
  • Tiempo rápido para la primera medida—Comience a realizar medidas de inmediato con los paneles frontales interactivos y genere y modifique formas de onda desbloqueadas utilizando RFmx Waveform Creator. Intuitivo y fácil de usar, RFmx agiliza los escenarios de pruebas de validación y depuración.
  • Cumplimiento de estándares amplio y actualizado—Garantiza que la generación de señales y la prueba de análisis para señales celulares, de conectividad y de IoT estén actualizadas y cumplan con los estándares. Con lanzamientos trimestrales, los últimos estándares 3GPP e IEEE ya son parte de RFmx, junto con los estándares inalámbricos heredados.
  • Banco de pruebas completamente integrado—Garantice resultados precisos para medidas de RF de uso general y compatibles con los estándares e integre con E/S digitales, DC y analógicas para un banco de pruebas completamente integrado. Además, RFmx en InstrumentStudio se conecta perfectamente con el hardware NI PXI.
  • Ejecución más rápida—Complete las pruebas más rápido con algoritmos de medida innatos de alta velocidad y funcionalidad de medida compuesta. RFmx permite la optimización del plan de pruebas para la utilización de instrumentos con una ejecución de medidas nativa, paralela y de hilos múltiples.

Considere comprar un bundle RFmx



Los bundles de RFmx agrupan a las personalidades de RFmx que se utilizan comúnmente en muchas aplicaciones de pruebas de RF. Aproveche las personalidades relacionadas para obtener mayores capacidades de medidas, cobertura de estándares inalámbricos nuevos y heredados y licencias simplificadas en un solo paquete rentable.

RFmx de uso general

$ 6,000.00
CONTÁCTENOS Please select your country to get pricing information

Ahorre más del 57%



Recomendado para medidas de RF de uso general y análisis espectral.



  • RFmx Noise Figure

  • RFmx Phase Noise

  • Modulación RFmx analógica y digital



Comprar RFmx de uso general

RFmx Cellular

$ 17,288.00
CONTÁCTENOS Please select your country to get pricing information

Ahorre más del 60%



Recomendado para medidas basadas en estándares celulares.



  • RFmx NR

  • RFmx LTE/LTE-Advanced

  • Todos los estándares heredados de 2G a 4G



Comprar RFmx Cellular

Conectividad RFmx

$ 13,000.00
CONTÁCTENOS Please select your country to get pricing information

Ahorre más del 60%



Recomendado para medidas basadas en estándares WLAN y Bluetooth.



  • RFmx WLAN

  • RFmx Bluetooth



Comprar conectividad RFmx

Detalles de personalidad de RFmx

Bundle de uso general de RFmx

Personalidad Descripción Medidas Comprar

RFmx Noise Figure

Proporciona medidas interactivas y automatizadas para análisis de figuras de ruido

  • Figura de ruido
  • Ganancia
  • Temperatura efectiva (factor Y y fuente fría)
  • Figura de ruido del analizador
  • Figura de ruido del DUT
  • Ganancia de ruido del DUT
  • Fuente de ruido sintético
 Comprar

RFmx Phase Noise

Proporciona medidas interactivas y automatizadas para análisis de ruido de fase

  • Ruido de fase
  • Ruido puntual
  • Ruido integrado
  • Ruido de fase integrado
  • PM/FM residual
  • Fluctuación
 Comprar

RFmx Analog Modulation

Proporciona generación y análisis de señales moduladas analógicas para aplicaciones de pruebas

  • Analizar formas de onda AM, PM, FM
  • Desfase de frecuencia de fase
  • Profundidad de modulación analógica
  • Desviación de frecuencia/fase
  • Analizar la forma de onda, el espectro y la distorsión de la señal demodulada
 Comprar

RFmx Digital Modulation

Proporciona generación y análisis de señales moduladas digitales para aplicaciones de pruebas

  • Analice ASK, FSK, PSK y QAM
  • EVM (no estándar específico)
  • Tasa de error de modulación (MER)
  • Rho
  • Caída de amplitud
 Comprar

RFmx Cellular Bundle

Personalidad Descripción Medidas Comprar

RFmx NR

Proporciona generación de señales y análisis para aplicaciones de prueba celular 5G New Radio (NR).

  • ACP, CHP, EVM, OBW, potencia versus tiempo (PVT), SEM, TxP

  • ACP de enlace ascendente NR, ACP EN-DC NR

  • ACP de enlace descendente NR

  • SEM de enlace ascendente NR, NI EN-DC SEM

  • SEM de enlace descendente NR

  • NR CHP

  • Crear y reproducir formas de onda (estándar específico)

  • Soporte para todas las versiones 3GPP 5G NR (Rel-15 y posteriores)

 Comprar

RFmx LTE/LTE-Advanced

Proporciona generación de señales y análisis para aplicaciones de pruebas celulares LTE, LTE-Advanced y LTE-Advanced Pro

  • ACP, CHP, EVM, OBW, potencia versus tiempo (PVT), SEM, TxP

  • Canales LTE y agregación de operadores

  • Acceso de asistencia con licencia (LAA)

  • Crear y reproducir formas de onda (estándar específico)

  • Soporte para todas las versiones 3GPP LTE (Rel-8 a Rel-14)

 Comprar

RFmx NB-IoT/eMTC

Proporciona generación de señales y análisis para aplicaciones de pruebas celulares NB-IoT y eMTC

  • Reajuste de banda estrecha/banda ancha

  • Salto de frecuencia

  • Crear y reproducir formas de onda (estándar específico)

  • Soporte para especificaciones NB-IoT/eMTC (Rel-13)

 Comprar

RFmx CDMA2000

Proporciona generación de señales y análisis para aplicaciones de pruebas celulares cdmaOne y CDMA2000 1xRTT

  • ACP, CHP, EVM, OBW, SEM

  • QEVM

  • Análisis de dominio de código (CDA)

  • CDMA2k SlotPower

  • CDMA2k SlotPhase

  • Crear y reproducir formas de onda (estándar específico)

  • Soporte para especificaciones CDMA2000

 Comprar

RFmx EV-DO

Proporciona generación de señales y análisis para aplicaciones de pruebas celulares 1xEV-DO

  • ACP, CHP, EVM, OBW, SEM

  • Análisis de dominio de código (CDA)

  • Error de dominio de código (CDE)

  • EV-DO SlotPower

  • EV-DO SlotPhase

  • Crear y reproducir formas de onda (estándar específico)

 Comprar

RFmx TD-SCDMA

Proporciona generación de señales y análisis para aplicaciones de pruebas celulares TD-SCDMA

  • ACP, CHP, EVM, OBW, SEM

  • Análisis de dominio de código (CDA)

  • Error de dominio de código (CDE)

  • Potencia de encendido/apagado de transmisión (PVT)

  • Crear y reproducir formas de onda (estándar específico)

 Comprar

RFmx W-CDMA/HSPA+

Proporciona generación de señales y análisis para aplicaciones de pruebas celulares W-CDMA, HSPA y HSPA+

  • ACP, CHP, EVM, OBW, SEM

  • QEVM

  • SlotPhase

  • Crear y reproducir formas de onda (estándar específico)

 Comprar

RFmx LTE-V2X

Proporciona generación de señales y análisis para aplicaciones de pruebas celulares LTE-V2X

  • ACP, CHP, EVM, OBW, potencia versus tiempo (PVT), SEM

  • PSSCH

  • Retransmisión

  • Crear y reproducir formas de onda (estándar específico)

 Comprar

RFmx GSM/Edge+

Proporciona generación de señales y análisis para aplicaciones de pruebas celulares GSM, EDGE y EDGE Evolved

  • ModAcc

  • Potencia versus tiempo (PVT)

  • Espectro de radiofrecuencia de salida (ORFS)

  • Error de fase y frecuencia

  • Crear y reproducir formas de onda (estándar específico)

 Comprar

Paquete de conectividad RFmx

Personalidad Descripción Medidas Comprar

RFmx WLAN

Proporciona generación de señales y análisis para aplicaciones de prueba WLAN 802.11a/b/g/j/p/n/ac/ax/be.

  • Precisión de modulación DSSS

  • Precisión de modulación OFDM

  • Error piloto común (CPE)

  • PPDU basada en disparo ModAcc

  • Error de tono no utilizado

  • Rampa de potencia

  • SEM

  • EVM

  • Potencia de transmisión

  • Medida de potencia ModAcc

  • Deficiencias I/Q

  • Crear y reproducir formas de onda (estándar específico)

 Comprar

RFmx Bluetooth

Proporciona funcionalidad de análisis y generación de señales para diferentes aplicaciones de tecnología Bluetooth

  • Ancho de banda de 20 dB

  • ACP

  • Rango de frecuencia

  • Precisión de modulación

  • df1 y df2

  • Diferencial EDR EVM

  • Medidas de error de frecuencia (BR, EDR, LE)

  • Potencia de transmisión

  • Crear y reproducir formas de onda (estándar específico)

  • Soporte para Bluetooth 5.0 y Bluetooth heredado, 5.1, 5.2, BLE

 Comprar

Otras personalidades de RFmx

Personalidad Descripción Medidas Comprar

RFmx SpecAn

Permite capacidades básicas de generación y análisis de RF, incluyendo medidas interactivas y automatizadas para análisis de espectro y dominio del tiempo

  • Análisis espectral

  • Ventana y FFT

  • RBW y tiempo de barrido

  • Rango y frecuencia central de RF

  • Span cero

  • Detectores (muestreo, pico, pico negativo, promedios)

  • Promedio de potencia (RMS, log max/min, vector)

  • Ancho de banda ocupado

  • Potencia del canal

  • Intermodulación

  • I/Q

  • Potencia de transmisión

  • CCDF

  • PAvT

  • Armónicos

 Descargar

RFmx Power Amplifier

Proporciona generación de señales y análisis para aplicaciones de pruebas de amplificadores de potencia

  • Potencia de canal adyacente (ACP, ACLR, SEM) específica no estándar

  • AM-AM/PM (fase relativa, potencia)

  • EVM sin procesar

  • Punto de compresión PXdB

  • Reducción del factor pico (CFR)



Combínelo con el RFIC Test Software para:

 Comprar

RFmx Pulse

Ayuda a realizar medidas interactivas y automatizadas para análisis de pulso

  • Medidas de perfil de pulso (tiempo, nivel, fase, frecuencia)

  • Modulación de chirrido FM

  • Estabilidad de pulso (amplitud, fase)

 Comprar

RFmx VNA

Permite medidas de parámetros S a través de VNAs compatibles y calibración de instrumentos

  • Medidas de parámetros S

  • Soporte de calibración automatizada

 Descargar
Vea todos los productos de software de pruebas y diseño inalámbrico

Hardware soportado

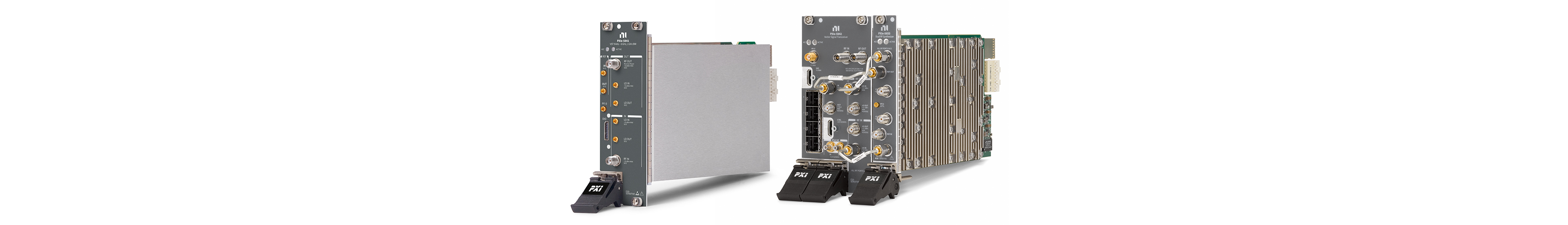

De izquierda a derecha, imágenes de los transceptores vectoriales de señales PXIe-5820, PXIe-5841 y PXIe-5842

Transceptores vectoriales de señales PXI

El transceptor vectorial de señales PXI (VST) combina un analizador y generador vectorial de señales de RF y banda base con FPGA programable por el usuario e interfaces digitales paralelas y seriales de alta velocidad para procesamiento y control de las señales en tiempo real, desde banda base hasta onda milimétrica.

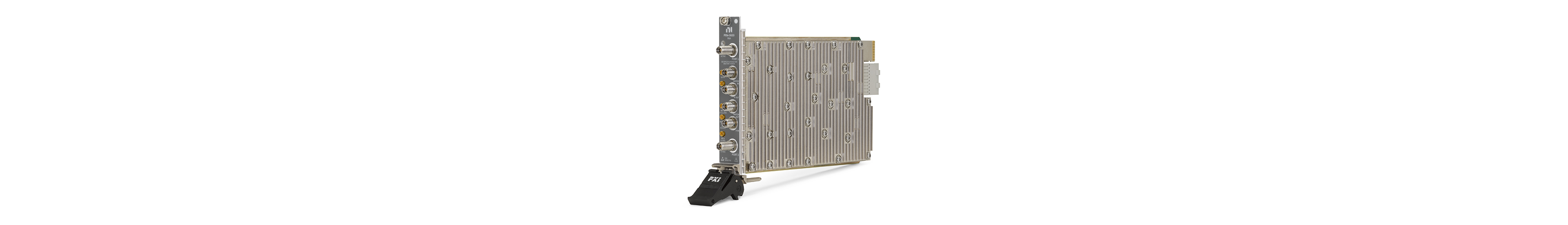

PXIe-5633 módulo analizador vectorial de red

Analizadores vectoriales de red NI PXI

La personalidad de medida RFmx VNA se puede usar junto con el analizador vectorial de red NI PXIe-5633 para medidas de parámetros S en el mismo panel frontal que las medidas de RF modulada.

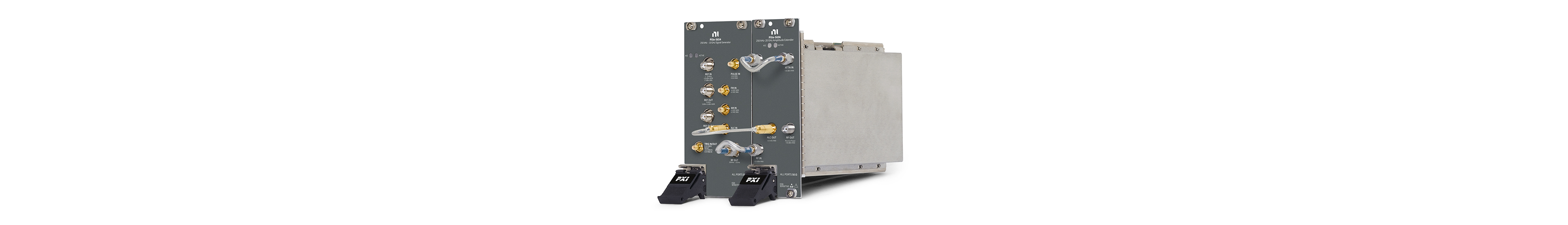

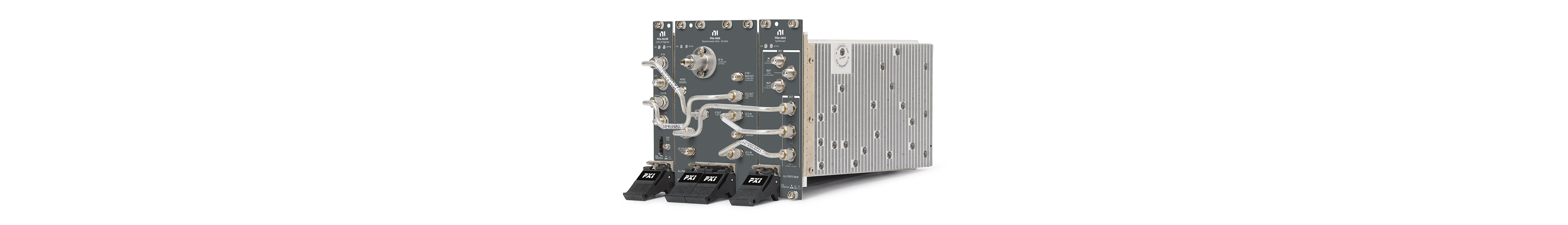

PXIe-5668 módulos de analizador vectorial de señales

Analizadores vectoriales de señales NI PXI

El analizador vectorial de señales PXI (VSA) puede realizar medidas de espectro, demodulación y análisis de señales y puede medir la magnitud y la fase de una señal de entrada a una determinada frecuencia dentro de un ancho de banda específico.
