Supreme Electrical Services公司使用LabVIEWNI RIO技术,油井分析解决方案

Robert Stewart, CEO, Lime Instruments, LLC

"与我们先前使用基于C语言程序架构相比,LabVIEW进行更加快速软件开发。多数C 语言工程要花 2 年才能完成程序,我们花了几个实现了。由于节省大量时间,我们加快产品上市速度,同类产品相比拥有更大竞争优势。"

- Robert Stewart, CEO, Lime Instruments, LLC

挑战:

构建一个高级监控系统,可直接固定于环境恶劣的石油供应泵上,进行传感器数据的分析。

解决方案:

使用NI CompactRIO与NI单卡式RIO硬件,搭配NI LabVIEW软件,设计出油泵监控系统,在油井保养的应用中,监控循环泵的操作参数。

在 Supreme Electrical Services 公司,我们致力要成为各行业中最好的控制与仪器技术的整合与集成商。我们的目标是集成最好的现有硬件模块,使系统能承受最恶劣的油田环境。我们认为NI的硬件与LabVIEW软件为我们的应用提供了最佳的解决方案,因此使用这两项产品作为我们控制系统的核心架构。

.


之前我们考虑过的其它硬件解决方案,均无法达到高速I/O 与分析功能,以获取油井压裂泵的瞬时压力峰值和振动信号。而使用 CompactRIONI 单卡式 RIO,和 LabVIEW,即可利用FPGA对数据进行快速傅利叶转换 (FFT) 分析,从而达到最佳的解决方案。



油井系统

我们的油井监控系统,被设计用来在操作过程中监控重要泵元件的性能。初阶系统目标集中在监控井喷应用中的高压压裂泵。每个压裂单元都有1个高马力的柴油引擎,并将动力传输至一个3重或4重泵。引擎与传动系统均配备了电子接口,在单元工作的过程中监控重要的功能,并提供诊断信息。引擎和传输系统通过SAE J1939通信协议,导出它们的监控数据。



现在,石油行业所使用的泵,只包含了少数几个离散传感器,以监控重要的操作参数。具有代表性的被监控参数有:流出压力、每分钟转速、润滑油压力和润滑油温度。这些参数都使用独立的传感器进行测量,并通过独立的信号线缆将数据传回主控制台。



我们的产品除了要能达到上述功能之外,还要能监测其他更多参数,再以相同的 SAE J1939 CAN协议将数据传回主控制台。而系统更必须要能发现正常操作与错误情形以外的数据特性。基于这些实时的信息,操作人员可根据来自泵的实时性能显示,决定是否继续操作。因此该系统可降低泵发生错误的次数与维护成本。





以 CompactRIO 与 LabVIEW 达到坚固耐用部署

鉴于以上的系统需求,最适用的硬件平台非CompactRIO莫属。同时,与其他软件开发环境比较,LabVIEW还可以缩短开发周期。LabVIEW比我们先前所使用的基于C语言的编程开发速度提高了很多。大多数C语言程序员需要两年时间开发的代码,我们只花了几个月就全部完成。由于节省下大量时间,我们加快了产品的上市速度,与同类产品相比拥有了更大的竞争优势。



我们使用LabVIEW 软件平台,对CompactRIO系统中的实时处理器、FPGA,和I/O 接口进行编程,以实现对石油行业中常见的油井维护和激励设备的控制和监测。我们相信模块化I/O和坚固的CompactRIO系统的卓越性能,因为它们被安装在移动设备上,并在世界各地的石油管道上被上下拉动时,都可以承受由此产生的撞击和振动,并能工作在较宽的温度范围之内。



LabVIEW与NI硬件的开放性使得它们能轻松地与各种传感器、软件和协议接口,如以下所列:


• 传感器 – 压力传感器、电磁式拾波器、数字编码器、温度传感器、核能密度计 、电磁流量计、Correollis流量计等等

• 软件 – 油管疲劳度、井口仿真软件

• 操作系统 – Windows XP Embedded、Windows CE、Linux®

• 工业协议– SAE J1939、J1587、J1708;Modbus;Ethernet、802.11;PROFIBUS



以 NI 单卡式RIO 定制分布系统

由于NI单卡式RIO的精巧体积与低价位,我们看到了使用它为客户提供解决方案的巨大价值。有了CompactRIO和NI单卡式RIO,我们可以提供不同平台和价位的监控系统。



幸运的是,由于有标准的NI RIO硬件体系和LabVIEW,我们可以轻松快速的在 CompactRIO和NI单卡式RIO之间进行转换和无缝集成。NI单卡式RIO的硬件架构与CompactRIO相同,因此不需要大幅修改程序,即可在NI单卡式RIO中重复使用LabVIEW程序。



NI 解决方案优点

我们对于NI所提供的高品质产品和技术支持感到非常满意。NI解决了我们迫切的技术问题,并协助我们完成整个应用。从技术支持工程师到销售工程师的所有NI 员工,均对自己的产品线有深入的技术和商业层面的认识。能与如此专业且热心的团队合作,是一段愉快的经历。



作者信息

如需获得此用户案例的更多信息,请联系:
Robert Stewart, 高级副总裁
Supreme Electrical Services 公司
R.Stewart@supreme-electrical.com



作者信息:

Robert Stewart, CEO
Lime Instruments, LLC

While our protoype monitoring system is built using CompactRIO, since CompactRIO and NI Single-Board RIO have the same hardware architecture, we can switch easily between the two form factors without any major coding changes.
The goal of our product is to monitor several operating parameters and transmit that data back to the main control console.

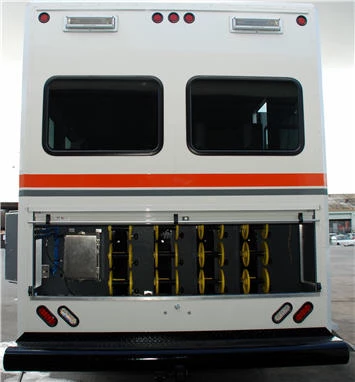

Both the engine and the transmission come equipped with an electronic interface that monitors critical functions and provides diagnostic information as the unit is running.
