Encuentre el generador de señales analógicas adecuado
Información general
Contenido
- Salida analógica
- Fuentes de señal dinámica
- Generadores de forma de onda
- Generadores de pulsos
- Generadores de señales de RF
Salida analógica
Los instrumentos de salida analógica proporcionan señales de salida analógica, multicanal, estáticas o dinámicas. Le permiten crear aplicaciones como estímulo-respuesta, control de fuente de alimentación, control determinístico y simulación de sensor/señal. El dispositivo de salida analógica soporta varias resoluciones de salida, cantidades de canales y otras características internas por lo que usted puede reemplazar varios tipos de instrumentos en su sistema, incluyendo controladores autónomos proporcional integral derivativo (PID), generadores de forma de onda arbitraria de baja velocidad y generadores de funciones. Los dispositivos de salida analógica básicos basados en DAC generalmente solo deben usarse para aplicaciones de generación estática y formas de onda de baja velocidad.
Fuentes de señal dinámica
Los instrumentos de señal dinámica están diseñados específicamente para aplicaciones como pruebas y medidas de audio, diagnóstico de ruido y vibración, monitoreo de condición de máquinas, prueba automotriz, análisis de ruido, vibración y severidad (NVH), investigación de laboratorio y cualquier otra aplicación que requiera un rango dinámico muy grande y excelente uniformidad de la señal. Proporcionan acoplamiento AC/DC configurable por software, filtros anti-aliasing y acondicionamiento IEPE para garantizar medidas de precisión con micrófonos, acelerómetros y otros transductores con grandes rangos dinámicos.
Aprenda más sobre los generadores de señales dinámicas
Figura 1: Los generadores de señales dinámicas son ideales para señales altamente dinámicas que requieren precisión y uniformidad como las ondas de sonido.
Generadores de forma de onda
Los generadores de forma de onda producen formas de onda analógicas grandes y complejas en una manera secuencial o usando transmisión en tiempo real. Estos instrumentos son ideales para aplicaciones en investigación científica y pruebas de electrónicos de consumo, automotrices y aeroespaciales/de defensa.
Aprenda más sobre los generadores de formas de onda
Generadores de funciones
Los generadores de funciones pueden producir formas de onda precisas, incluyendo sinusoidal, cuadrada, triangular y rampa con una pureza y precisión de señal muy alta. Estos instrumentos son ideales para validación, verificación y pruebas de producción de dispositivos semiconductores, electrónica de consumo, automotriz y aeroespacial/defensa que solo requieren señales repetitivas para garantizar una funcionalidad adecuada.
Aprenda más sobre los generadores de funciones
Figura 2: Los generadores de funciones pueden generar con precisión una serie de formas de onda repetitivas estándares.
Generadores de formas de onda arbitraria
Los generadores de formas de onda arbitraria pueden producir formas de onda precisas que incluyen sinusoidal, cuadrada, triangular y de rampa, así como formas de onda arbitraria definidas por el usuario. Cuando se utilizan en plataformas de instrumentación modular como PXI, los generadores de formas de onda arbitraria a menudo permiten al usuario crear secuencias de formas de onda o permitir la transmisión continua desde un host o un instrumento peer-to-peer. Estos instrumentos son ideales para sistemas de pruebas de señales mixtas estrechamente sincronizados en investigación científica o pruebas de dispositivos semiconductores, electrónica de consumo, automotriz y aeroespacial/defensa que requieren múltiples tipos de señales de entrada y capacidades de generación flexibles.
Aprenda más sobre los generadores de formas de onda arbitraria

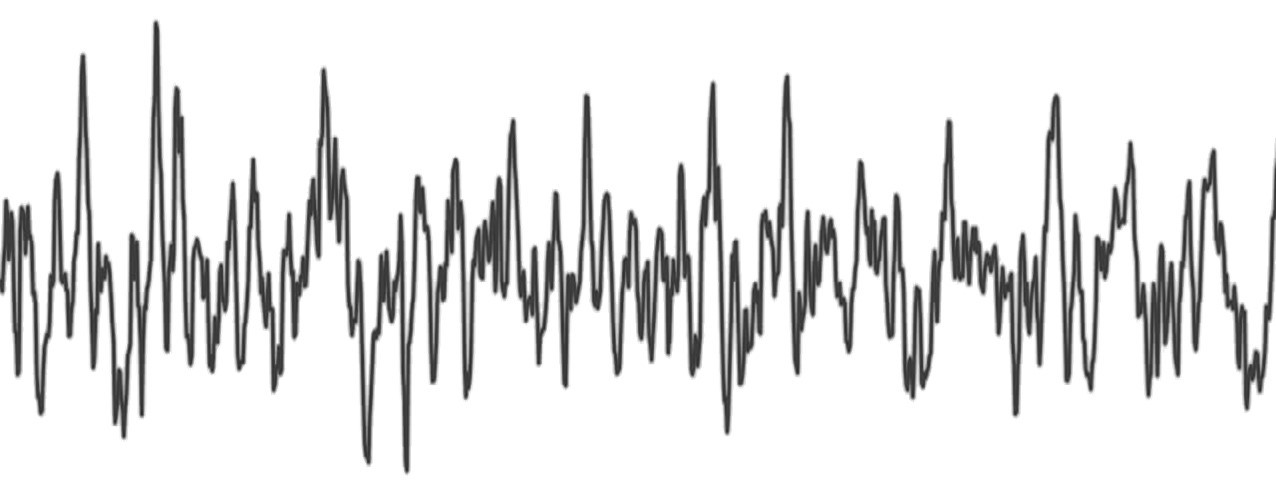

Figura 3: Los generadores de formas de onda arbitraria pueden producir señales con valores definidos por el usuario. Algunos generadores de formas de onda arbitraria tienen mucha memoria para formas de onda muy largas, tienen la capacidad de generar diferentes piezas de forma de onda de acuerdo con un script o pueden transmitir datos de forma de onda desde un host para una señal continuamente variable a lo largo del tiempo.
Generadores de pulsos
Los generadores de pulsos se utilizan para crear pulsos rectangulares con ciclo de trabajo controlable, tiempo de subida y bajada y amplitud con borde y fluctuación de disparo muy bajos. Los generadores de pulsos se utilizan para verificación, validación y pruebas funcionales de producción en las industrias de aeroespacial/defensa, semiconductores y automotriz.
Generadores de señales de RF
Los generadores de señales de RF producen diferentes tipos de señales, desde onda pulsada hasta modulada y continua. Puede utilizar estos instrumentos para pruebas RFIC, radar y guerra electrónica, pruebas automatizadas y otras aplicaciones.
Generadores vectoriales de señales
Los generadores vectoriales de señales ofrecen modulación personalizada y estándar, así como la capacidad de generar formatos estándares de comunicaciones como GPS, WCDMA, DVB-H y más. Soportan alto-conversión digital de cuadratura, lo que reduce el tiempo de descarga de formas de onda y generación de señales. Los generadores vectoriales de señales en formatos de instrumentación de módulos como PXI, generalmente ofrecen capacidades de secuencias de comandos y de flujo a disco. Los generadores vectoriales de señales son ideales para usarse en aplicaciones de investigación científica, comunicaciones, electrónica de consumo, aeroespaciales/defensa y pruebas de semiconductores, así como para áreas como radio definida por software, identificación por radiofrecuencia (RFID) y redes de sensores inalámbricos.
Figura 4: Los generadores de señales vectoriales se pueden usar para enviar datos a través de una serie de estándares de comunicación de RF como los que se usan en celulares o Wi-Fi, así como señales arbitrarias para comunicaciones y otras aplicaciones.
Generadores de señales analógicas de RF
Los generadores de señales analógicas de RF soportan rangos de frecuencia de 250 kHz a 20 GHz. Los generadores de señales analógicas de RF en plataformas de instrumentación modular como PXI se pueden combinar con otros instrumentos para diseñar sistemas de pruebas automatizadas para radares, circuitos integrados de RF (RFIC) y aplicaciones de pruebas automotrices.
Aprenda más sobre los generadores de señales analógicas de RF
Figura 5. Los generadores de señales analógicas de RF se pueden usar para emitir una serie de señales estándares o arbitrarias en la banda base o que se pueden mezclar con instrumentación de acondicionamiento de señales de alta frecuencia para centrarse en las frecuencias portadoras para comunicaciones y otras aplicaciones.
